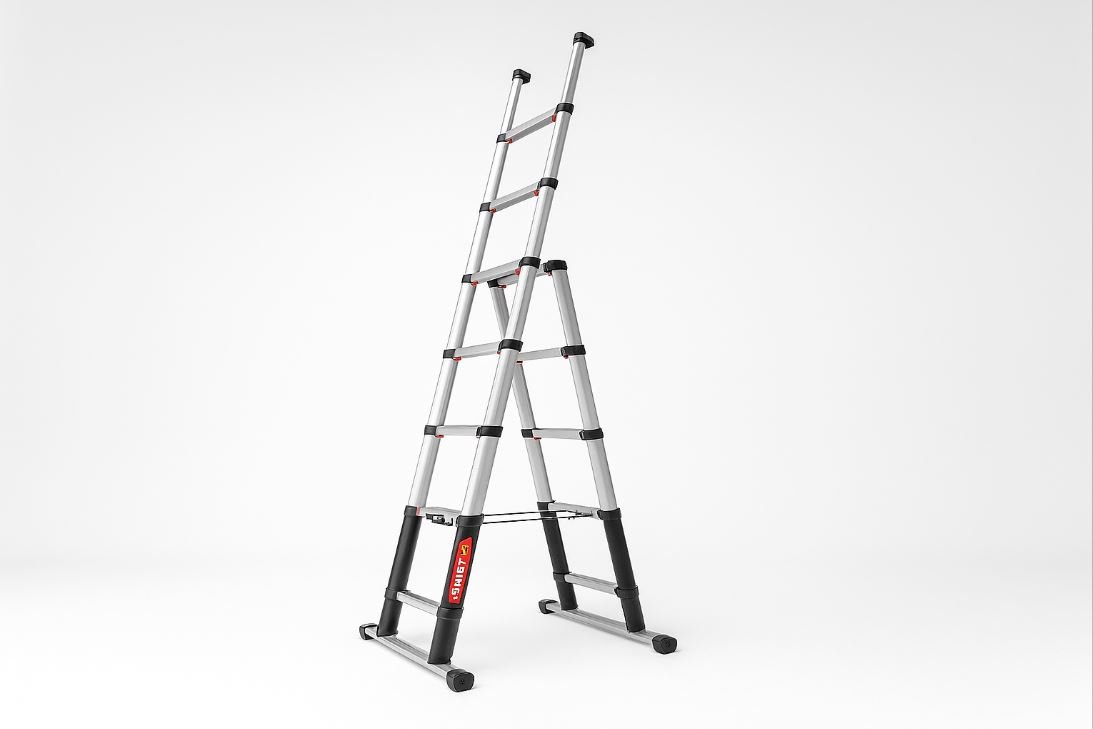

Structure d’une échelle télescopique : composants, mécanismes et sécurité intégrée
Une échelle télescopique associe tubes coulissants et barreaux verrouillables pour se déployer progressivement tout en conservant un faible encombrement une fois repliée. L’aluminium, choisi pour son poids réduit, côtoie d’autres matériaux adaptés aux contraintes mécaniques ou sécuritaires selon leur poids et encombrement.
Avantages
- Format compact replié : structure à segments emboîtés
- Déploiement progressif : sections tirées du bas vers le haut avec verrouillage automatique
- Poids réduit : contribution de l’aluminium
- Stabilité d’appui : patins antidérapants et surface bombée rainurée
- Matériaux spécialisés : fibre de verre, plastiques renforcés, graphite aux points critiques
Inconvénients
- Frottements internes : surfaces pouvant nécessiter un traitement ou l’ajout de graphite
- Ordre de déploiement nécessaire : le verrouillage dépend de la séquence bas vers haut
- Oscillations latérales : bagues de guidage indispensables pour la stabilité
- Contrôle des verrous : tige 351, ressort 352 et patte 354 à vérifier
Architecture générale
L’échelle est constituée de tubes de section décroissante qui s’emboîtent les uns dans les autres. Chaque niveau se relie par un échelon intégrant un dispositif de blocage, ce qui assure un véritable gain de place en position fermée et une montée progressive lors du déploiement. Cette conception présente des points forts et limites des échelles extensibles liés à ce système d’emboîtement.
Matériaux
L’aluminium anodisé apparaît pour limiter la corrosion et faciliter l’entretien, l’acier également. Ces choix de matériaux illustrent parfaitement les spécificités de construction qui distinguent échelle télescopique vs échelle traditionnelle en termes de performance et d’usage. Des pièces en graphite visent à réduire les frottements et l’usure du mécanisme de coulissement. La fibre de verre, non conductrice, peut renforcer certains segments à proximité d’installations électriques. Pour choisir le bon matériau selon votre usage, consultez notre sélection des meilleures échelles télescopiques. Des plastiques techniques comme le nylon renforcé de fibre de verre peuvent amortir les chocs dans les embouts et les verrous.
Montants tubulaires et guidage
Chaque tube comporte des perçages pour la tige de verrouillage, des sabots inférieurs pour guider les mouvements, des patins antidérapants pour l’adhérence au sol et des bagues de guidage qui maintiennent l’alignement tout en limitant les oscillations latérales. Les surfaces internes peuvent recevoir un traitement anticorrosion afin de conserver un coulissement fluide.
Échelons
Les barreaux adoptent une section fermée rappelant un caisson rigide. Leur largeur atteint environ 80 mm et leur surface bombée présente des rainures longitudinales pour l’adhérence du pied. Une inclinaison proche de 75° maintient chaque échelon à l’horizontale lorsque l’échelle est en appui.
Déploiement
L’utilisateur tire manuellement sur les sections à partir de la base. Cette séquence, nécessaire au bon verrouillage de chaque niveau, stabilise progressivement la structure. Si elle n’est pas respectée, le verrouillage peut être compromis.
Système de verrouillage
Chaque échelon comporte une tige de verrouillage (351), un ressort de rappel (352), une patte d’actionnement (354) et des loquets de sécurité. Une variante citée, le système Hailo, utilise des verrous à ressort ou des leviers qui s’enclenchent dès que la section atteint sa position finale. Les dispositifs de sécurité se réfèrent à la norme européenne EN 131-6.
Assemblage des éléments
La tête d’assemblage relie le tube et l’échelon grâce à un manchon placé en haut du segment, à un caisson rectangulaire recevant le barreau et à des ailes latérales qui prolongent la surface d’appui.
Dispositifs de sécurité des échelles télescopiques
Conçues pour répondre aux exigences EN 131-6, les échelles télescopiques associent verrouillage automatique, indicateurs visuels et systèmes anti-pincement afin de limiter les risques d’accident. Ces mécanismes s’appuient sur des concepts techniques spécifiques qui déterminent le fonctionnement global de l’échelle télescopique.
Avantages
- Verrouillage automatique : loquets individuels visibles pour chaque échelon
- Indicateurs colorés : repères vert et rouge pour confirmer le verrouillage instantanément
- Anti-pincement : amortisseur interne ralentissant la fermeture et protégeant les doigts
- Stabilité renforcée : patins en caoutchouc SBR et barre stabilisatrice obligatoire au-delà de 3 m
- Conformité normative : charge certifiée à 150 kg et largeur d’échelon de 80 mm selon TRBS 2121-2
Inconvénients
- Poids conséquent : jusqu’à 25 kg pour les grands modèles, transport plus exigeant
- Encombrement replié : hauteur stockée pouvant atteindre 1,5 m sur les versions professionnelles
Les loquets de verrouillage se déclenchent dès qu’un échelon atteint sa position finale. Un repère vert confirme la fixation tandis que le rouge signale une marche non verrouillée. Cette identification visuelle permet de vérifier instantanément l’état de chaque section sans ambiguïté.
Le système anti-pincement intègre un amortisseur interne qui ralentit la descente des sections téléscopiques. Un espace de sécurité entre les échelons réduit le risque de coincement des doigts durant les phases de repliement.
La base reçoit des patins en caoutchouc SBR qui augmentent l’adhérence sur surfaces lisses ou légèrement humides. Au-delà de trois mètres, la barre stabilisatrice télescopique élargit l’assise et limite les oscillations latérales. Des écarteurs de façade maintiennent l’échelle à distance du mur porteur et protègent les gouttières fragiles.
Chaque modèle conforme à la norme EN 131 subit une série de tests en laboratoire : rotation et flexion de chaque marche, pression horizontale, vérification du verrouillage automatique et mesure de la rigidité structurale.
Les spécifications techniques varient selon les modèles. La hauteur déployée s’étend de 2,6 m à 8 m maximum, tandis que la hauteur repliée oscille entre 0,8 m et 1,5 m. La largeur des échelons respecte la directive TRBS 2121-2 avec ses 80 mm réglementaires. Le poids varie de 10 kg à 25 kg selon la taille, et la charge maximale atteint 150 kg conformément aux normes de sécurité en vigueur.
Certains modèles intègrent la fonction AUTOSTEPS qui permet de replier l’échelle par une double pression sans action manuelle sur chaque section. Les montants triangulaires offrent une prise en main plus stable et limitent les déformations sous charge.
Pour les usages professionnels, des accessoires comme les crochets de faîtage, les stabilisateurs latéraux repliables ou le système Safe Clamp complètent le dispositif de sécurité selon les besoins spécifiques d’intervention.
